單邊檢測光幕光柵選型指南：3 步搞定狹小空間檢測難題

在 3C 電子裝配、小型機械臂、AGV 機器人等緊湊場景中，傳統對射光柵因需兩側安裝而難以適配，單邊檢測光幕光柵（漫反射型）憑借單端安裝優勢成為首選。但如何避免 “裝上用不了”？作為一線工程師，分享一套實用選型邏輯，附精簡表格助你快速?zèng)Q策。

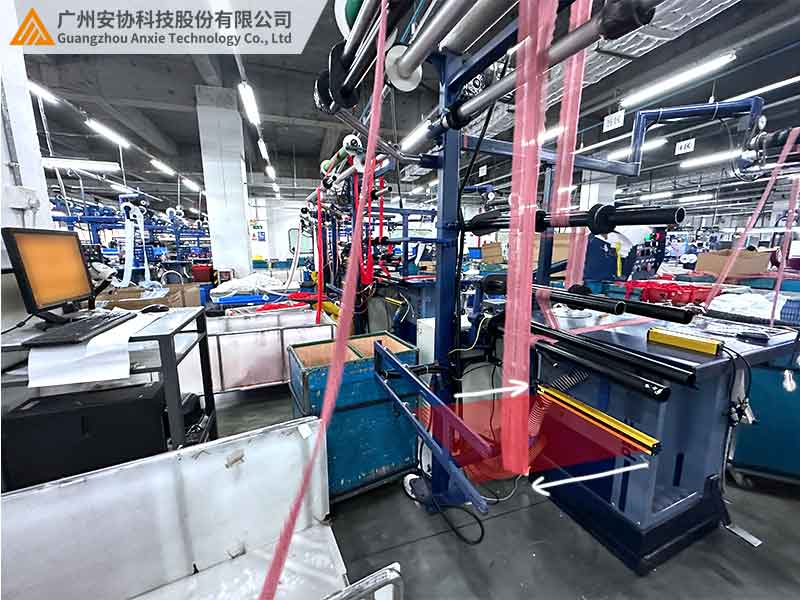

一、單邊檢測光柵的核心優勢與典型場景

1. 單端設計：空間節省 + 靈活部署

無需對射端，發射與接收集成同一端，通過物體反射光檢測，特別適合：

· 狹小空間：小型機床、機械臂關節等無對射安裝空間的場景；

· 移動設備：AGV 機器人防撞（單端安裝于車頭，實時檢測前方障礙物）；

· 臨時場景：展會設備、臨時產線快速安裝（無需復雜對側固定）。

2. 典型場景對比

二、選型核心：3 大參數 + 2 個必查項

1. 檢測距離：按物體特性 “靈活折算”

廠商標注的最大距離以高反射率物體為基準，實際檢測低反射率物體（如黑色、透明件）時距離會縮短。

選型原則：檢測黑色 / 透明物體時，選擇標注距離大于實際需求的型號（例如需求 2 米，選標注 4 米以上）。

2. 光軸間距：匹配檢測物體大小

根據需檢測的最小物體選擇：

· 小間距（約 15mm）：適合檢測手指、小零件等；

· 中間距（約 30mm）：適合檢測手臂、中等尺寸物體；

· 大間距（約 50mm）：適合檢測大型物體（如托盤、紙箱）。

3. 抗干擾能力：環境適配是關鍵

· 強光場景：選擇標注抗強光的型號，適應戶外或高亮度車間；

· 多粉塵場景：優先選透鏡帶傾斜設計的產品，減少積灰影響。

4. 安裝適配：3 個維度快速排查

· 尺寸：小巧設計，適合窄空間（如小型設備側面）；

· 接線：兼容多種接口，適配新舊設備；

· 角度：支架支持角度調節，適應斜面或傾斜安裝。

5. 安全認證：高危場景必查

· 涉及人體安全的場景（如 AGV 防撞）：選擇通過安全認證的型號，確?？煽枯敵?；

· 高速運動檢測：關注響應速度，避免漏檢。

三、供應商選擇：3 招避坑

1. 看自研能力

優先選擇具備自主光學設計和抗噪算法的品牌，避免組裝產品（部分低價款檢測透明件易漏檢）。

2. 查行業案例

參考供應商在相似場景的應用經驗，例如是否適配過同類設備或工藝。

3. 驗售后服務

提供免費樣品測試，方便實際工況驗證；

技術支持覆蓋安裝調試，解決實操問題。

四、實測驗證：3 步確保落地效果

1. 靜態測試

用目標物體在檢測范圍內遮擋，觀察是否穩定觸發，排除漏檢或誤報。

2. 動態測試

模擬物體移動，檢測設備能否及時響應，確保高速場景下的可靠性。

3. 環境測試

在粉塵、電壓波動等實際工況下運行，觀察信號穩定性，記錄異常情況。

五、選型總結

核心步驟

· 定場景：明確檢測對象、安裝空間及環境條件；

· 核參數：按物體特性選檢測距離和光軸間距，關注環境抗擾能力；

· 驗實測：通過樣品測試驗證適配性，確保無漏檢誤報。

安協科技（www.zzzhenghao.com）針對緊湊場景推出 單邊漫反射 HFF 系列，支持多場景適配，提供快速打樣和免費測試。立即獲取選型建議，讓單端檢測更精準可靠。
