單邊漫反射光柵傳感器免對射安裝：緊湊場景檢測的高效解法

在車間設備調試中，狹窄空間的檢測安裝常常讓人犯難 —— 給微型插件機加裝防護光柵，兩側找不到足夠空間固定對射端；為 AGV 機器人裝防撞裝置，對側支架總與機械結構沖突。傳統對射光柵依賴兩側對齊的安裝方式，在 3C 電子、智能倉儲等緊湊場景中處處受限。而單邊漫反射光柵傳感器憑借單端安裝、無需對射的特性，成為破解這類難題的關鍵。作為深耕產線檢測多年的工程師，今天結合實際經驗，分享這種高效安裝方案的核心優勢與選型要點。

一、免對射安裝：重新定義檢測設備的安裝邏輯

1. 工作原理：單端發射 + 反射檢測，告別對射對齊困擾

傳統對射光柵需在檢測區域兩側分別安裝發射端與接收端，通過光束直射實現檢測；而單邊漫反射光柵將發射與接收集成同一端：發射端發出紅外光束，經被測物體反射后，接收端通過識別反射光強變化觸發信號。這種設計省去對側支架與校準步驟，安裝難度大幅降低，尤其適合：

· 狹小空間：如厚度不足 15cm 的精密插件機、機械臂關節；

· 移動載體：AGV 機器人、移動倉儲設備的前端防撞檢測；

· 快速部署：展會設備、臨時產線的應急安裝。

2. 傳統對射 VS 單邊漫反射：核心差異對比

二、免對射安裝的三大核心優勢

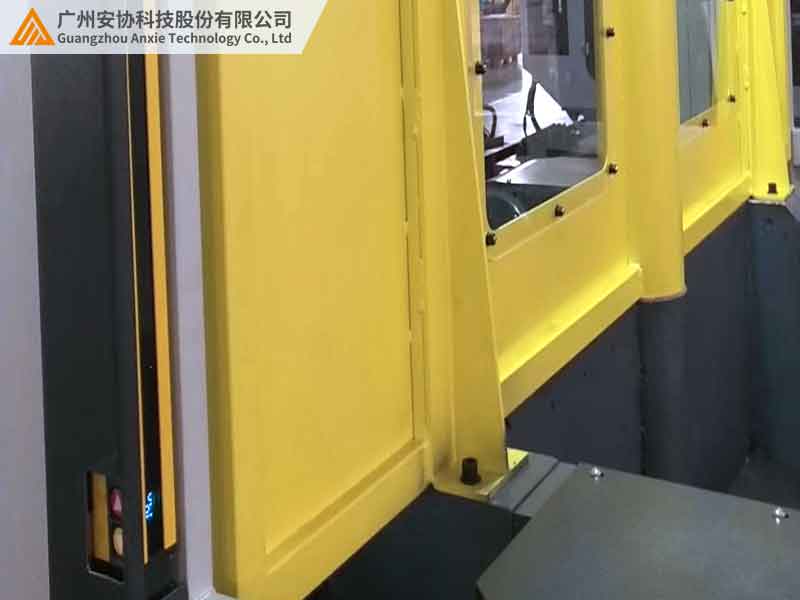

1. 優勢一：極致節省空間，適配狹小場景

在 3C 電子行業的微型插件機上，設備兩側空間狹小，傳統對射光柵無法安裝。而單邊漫反射光柵厚度僅約 25mm，可直接固定于設備單側，檢測近距離內的插件到位情況。某手機主板生產線使用后，單工位安裝時間大幅縮短，再也無需為 “無安裝空間” 發愁。

2. 優勢二：適配移動場景，檢測隨設備靈活移動

AGV 機器人在倉庫導航時，傳統對射光柵因固定安裝無法跟隨移動。單邊漫反射光柵可直接安裝于 AGV 車頭，支持角度調節，適應不同路面檢測需求，且通過簡單接口與控制系統直連，檢測響應迅速，避免因安裝問題導致的漏檢。

3. 優勢三：簡化調試流程，降低安裝門檻

傳統對射光柵調試需逐束對齊，耗時耗力；而單邊漫反射光柵只需固定單側、接線通電、簡單校準即可完成，安裝調試時間顯著縮短，即使新手也能快速上手，尤其適合老舊設備改造。

三、免對射安裝的選型關鍵

1. 檢測距離：按物體特性靈活選擇

廠商標注的最大檢測距離通常以高反射率物體為基準，實際檢測低反射率物體（如黑色、透明件）時距離會縮短。選型時需根據物體反射率選擇合適的標注距離，避免因反射率不足導致漏檢。

2. 光軸間距：匹配檢測物體尺寸

根據需檢測的最小物體尺寸選擇：

· 小間距（約 10mm）：適合檢測手指、小零件；

· 中間距（約 20mm）：適合檢測手腕、中等工件；

· 大間距（約 80mm）：適合檢測大型物體如托盤、紙箱。

檢測透明物體時，需選擇帶特殊濾波技術的型號，提升反射光識別能力。

3. 抗干擾能力：適應復雜環境

· 強光場景：選擇抗強光型號，避免陽光或車間強光導致誤報；

· 多粉塵場景：優先選透鏡帶傾斜設計的產品，減少積灰影響，或支持自動吹掃功能。

4. 安裝適配性：確保安裝便捷

· 尺寸：小巧設計適合窄空間，高度覆蓋檢測區域；

· 支架：支持角度調節，適應斜面、曲面安裝；

· 接線：兼容多種接口，適配新舊設備。

5. 安全認證：高危場景必備

涉及人體安全或高速運動檢測的場景，需選擇通過安全認證、響應速度快的型號，確保檢測可靠，避免單故障失效或漏檢。

四、實戰步驟：從安裝到調試的關鍵流程

1. 硬件安裝

· 定位固定：在設備單側標記位置，打孔固定支架，無需考慮對側；

· 接線通電：連接電源與信號線，長線纜使用屏蔽線并接地，減少電磁干擾；

· 角度調整：通過支架調節光柵角度，確保透鏡正對檢測區域。

2. 功能調試

· 靜態校準：用目標物體在檢測范圍內遮擋，觀察信號觸發是否穩定；

· 動態測試：模擬物體移動，檢測設備響應是否及時，避免高速漏檢；

· 環境適配：在粉塵、強光等工況下運行，觀察信號穩定性，記錄異常情況。

五、實戰案例：某智能倉儲的 AGV 改造實踐

某電商倉儲的 AGV 車隊因貨架間距狹窄，安裝對射光柵時問題頻發。更換單邊漫反射光柵后，單臺安裝時間大幅縮短，無需協調對側支架，且通過反射率補償算法，檢測黑色包裹時穩定觸發，誤報率顯著下降，設備日均作業時間增加，分揀效率提升。

六、總結：免對射安裝，讓檢測更便捷高效

單邊漫反射光柵的免對射安裝，為緊湊場景檢測提供了高效解決方案。選型時需結合檢測物體特性、安裝空間及環境條件，關注檢測距離、光軸間距、抗干擾能力等核心參數，并通過實測驗證適配性。

安協科技（www.zzzhenghao.com）推出的 HFF 系列單邊漫反射光柵，支持多場景適配，提供快速打樣與免費測試。立即獲取選型建議，讓單端檢測更簡單可靠。
