機械沖床安全光幕安裝方式：手把手教你筑牢沖壓安全防線

在機械加工領域，沖床的高速沖壓動作易引發工傷事故，而安全光幕的安裝方式直接影響防護效果。本文結合現場經驗，解析三種主流安裝方法，附安裝方式對比表格，為企業提供從選型到調試的實用指南。

一、安裝前的核心準備工作

1. 設備狀態檢查

· 停機斷電：確保沖床滑塊處于上死點，斷開電源并懸掛警示牌；

· 平整度測量：用水平尺檢測安裝面，誤差需控制在較小范圍，避免光束偏移；

· 組件清點：核對光幕發射端、接收端、控制器等配件是否齊全。

2. 安裝方案選型

選型建議：小型設備優先選壁掛式，中型選支架式，大型或自動化產線可選嵌入式。

二、三種主流安裝方式分步解析

1. 壁掛式安裝：快速入門方案

適用場景：單工位小型沖床，如電子元件沖壓。

步驟：

· 定位劃線：在墻面標記安裝高度（通常距地面 80-120cm），確保發射端與接收端水平間距合適；

· 支架固定：用膨脹螺絲固定 L 型支架，調整光幕角度對準光束；

· 線路連接：用屏蔽電纜連接光幕與控制器，接入沖床電路實現遮擋停機功能。特點：成本低、易操作，但僅能單側防護。

2. 支架式安裝：中大型設備首選

適用場景：龍門沖床、多工位生產線。

步驟：

· 底座焊接：在沖床四周焊接不銹鋼底座，確保承重與水平度；

· 立柱安裝：固定鋁合金立柱并嵌入光幕，調整垂直度；

· 聯動調試：連接 PLC 系統，設置多級響應，模擬測試制動速度。特點：防護無死角，但需專業團隊配合。

3. 嵌入式安裝：高端定制方案

適用場景：精密沖床或自動化產線。

步驟：

· 設備改造：在防護欄內側銑出安裝槽，做防靜電處理；

· 光幕嵌入：將超薄光幕固定于槽內，縫隙密封，接入安全繼電器；

· 功能驗收：用測試棒模擬遮擋，驗證精度與穩定性。特點：美觀隱蔽，但周期長、成本高。

三、安裝關鍵注意事項

1. 光學系統調試

· 光束對齊：使用校準儀檢測偏差，確保水平 / 垂直誤差在安全范圍內；

· 環境光抑制：避免光幕直射光源，必要時加裝遮光板。

2. 電氣連接規范

· 獨立接地：控制器需獨立接地，與沖床接地端保持距離，防止電磁干擾；

· 線纜防護：信號線纜穿鋼管敷設，遠離電機電源線。

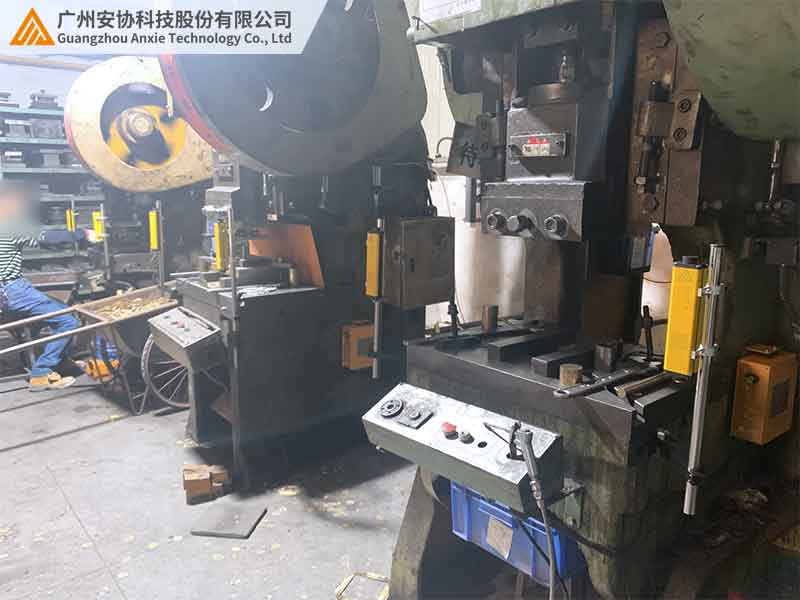

四、實戰案例：某五金廠沖床升級

1. 場景需求

該廠 10 臺 60T 沖床原防護視野差，年均 3 起事故，需控制預算完成升級。

2. 解決方案

采用壁掛式安裝安全光幕，利用周末分批施工，單臺耗時 45 分鐘。

3. 實施效果

升級后 2 年零事故，視線遮擋減少 70%，效率提升 12%，通過安全認證。

五、維護保養與故障排查

1. 日常維護

· 每日清潔鏡片，每周檢查光束對齊，每月緊固接線，每季模擬測試制動功能。

2. 常見故障處理

· 持續報警：清潔鏡片或校準支架；

· 不制動：檢查電源、線路或更換控制器模塊。

六、結語

安全光幕的防護效果依賴正確安裝，安協科技提供全流程服務，助力企業提升安全與效率。

訪問官網（www.zzzhenghao.com）獲取安裝手冊，預約勘測服務，筑牢沖壓安全防線。
