高精度地磅單邊光柵檢測原理

一、核心技術原理

?1.漫反射信號觸發?

單邊光柵通過發射不可見紅外光（940nm波長）或抗干擾激光形成檢測光幕，當物體進入檢測區域時，光束經物體表面反射后被接收端捕獲，通過信號變化觸發響應動作。該設計無需對射安裝，僅需單側部署即可實現全區域覆蓋。

2.TOF（飛行時間）測距技術?

激光型單邊光柵采用TOF技術，通過精確測算光束從發射到反射回接收端的時間差，計算物體與光柵的距離，實現毫米級檢測精度（誤差＜2mm）及超遠檢測范圍（最大4米）。

3.環境光抗干擾機制?

通過多頻段激光編碼技術區分有效信號與環境光干擾，結合窄帶濾波算法過濾背景光，確保10萬LUX強光直射下檢測準確率仍可達99.98%。

二、精度提升關鍵技術

?1.光學元件與算法協同優化?

采用進口高精度光學傳感器，搭配自研優化算法，實現無盲區檢測（物體緊貼光柵表面仍可觸發），并通過動態閾值調整消除金屬反光、雨霧散射等干擾。

2.智能自適應調節?

支持0-4米檢測距離靈活設置，根據車輛尺寸自動匹配檢測范圍，避免因車輛未完全上磅導致的稱重誤差。

?3.多協議信號輸出?

集成RS485、NPN/PNP等標準化接口，實時輸出檢測狀態至地磅控制系統，確保稱重流程與光柵信號嚴格同步，降低時序誤差。

三、地磅場景適配性強化

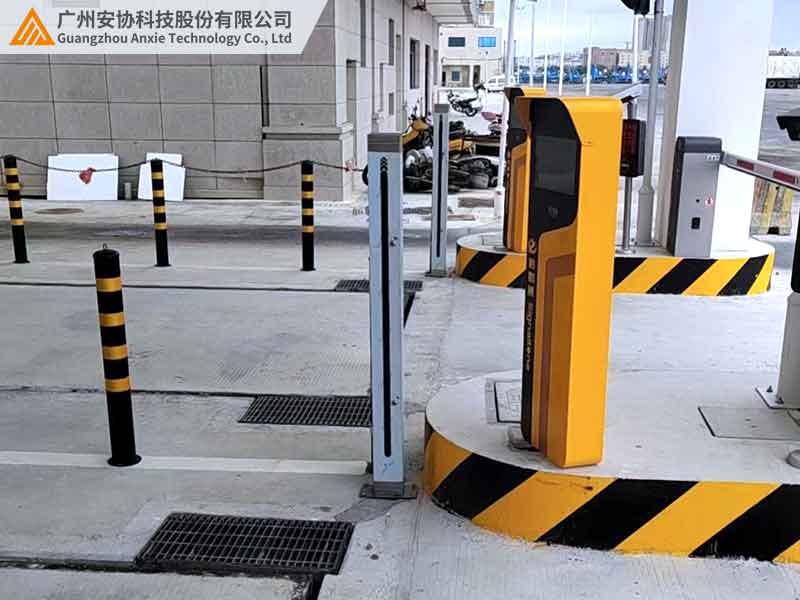

?· 壓邊檢測防作弊?：實時監測車輛輪胎與地磅邊緣的距離，若未完全上磅則觸發語音報警并鎖定稱重?cái)?shù)據，避免人為舞弊。

?· 極端環境穩定性?：IP67防護等級結合不銹鋼機身設計，可在-30℃至70℃溫度范圍及雨雪、沙塵環境中穩定運行。

該技術通過光學測距與智能算法的深度融合，解決了傳統地磅檢測易受環境干擾、安裝復雜等痛點，成為高精度稱重領域的核心解決方案
