安全光柵 R 和 T 哪個是接收：快速識別與接線指南

在機械加工車間，安全光柵安裝過程中，設備上 “R” 和 “T” 標識的含義常令人困惑。一旦混淆接收端與發射端，可能導致設備誤報甚至喪失防護功能。某家具廠就曾因接反 R/T 接線，致使沖床在人員靠近時未及時停機，險些釀成事故。本文將詳解安全光柵接收端（R）與發射端（T）的區分方法，附對比表與實操步驟，助力正確安裝。

一、R 與 T 的本質區別：從功能到標識的全方位解析

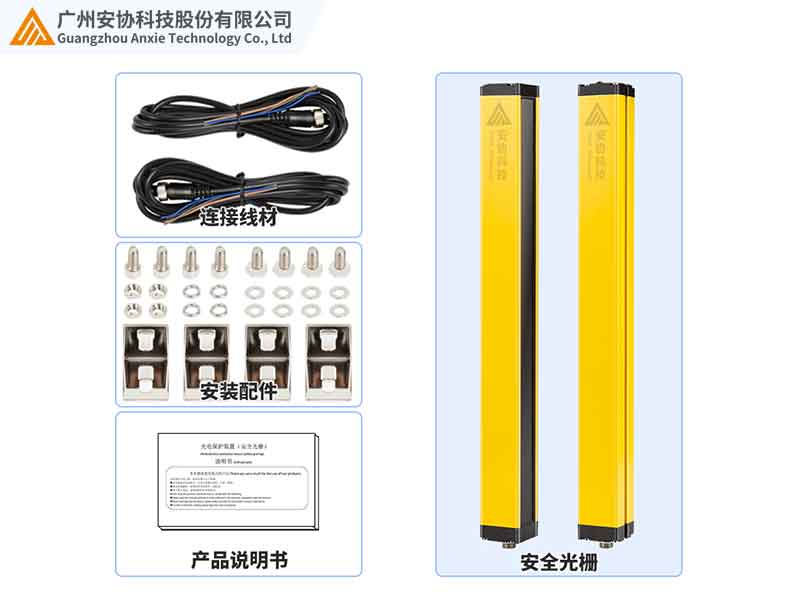

安全光柵由接收端與發射端協同工作，二者功能與特性差異顯著，

具體如下表所示：

二、三步快速識別法：現場安裝不再迷茫

1.看標簽：最直接的區分方式

正面標簽上，接收端標注 “RECEIVER” 或 “R”，部分輔以接收天線圖標；發射端標注 “TRANSMITTER” 或 “T”，常配發射信號波形圖標。以廠商牌子為例，接收端為紅底白字 “R”，發射端為藍底白字 “T”，極易辨認。此外，接收端端子排除電源端子外，必有信號輸出端子（如 OUT、NO/NC），而發射端僅有電源端子。

2.查電路：通過接線邏輯驗證

兩者均需接入 24V 直流電源，但發射端僅負責發光，接收端需處理并輸出信號。用萬用表測量，接收端信號端子（OUT）在無遮擋時輸出 24V，遮擋時降為 0V；發射端則無信號端子，非電源端子無電壓輸出。

3.觀狀態：通電后的指示燈反饋

接收端有雙指示燈：電源燈（綠色）通電常亮，對準燈（紅色）未對準時閃爍，對準后熄滅或轉綠；發射端僅設電源燈（綠色），通電常亮，無其他狀態指示。

三、接線實操：避免接反的關鍵步驟

1.標準接線流程

電源連接時，發射端紅線接 + 24V，黑線接 GND；接收端紅線接 + 24V，黑線接 GND，黃線接入設備控制端（如 PLC 輸入點）。接收端信號端子分為繼電器輸出（NO/NC 接點，接反致設備誤動作）和電壓輸出（24V/0V 電平，接反無信號）兩種類型，需謹慎連接。

四、選型建議：不同場景下的 R/T 配置策略

普通沖床防護可選用 30mm 光束間距的標準型，將接收端安裝在操作人員一側，發射端對側安裝；精密儀器防護則需 10mm 超細光束間距產品，部分接收端集成信號處理模塊。此外，內置式光柵雖將 R/T 集成，但仍需區分內部接線；無線光柵的發射端需外接電源，接收端通過無線模塊傳輸信號，接線更為簡便。

五、實戰案例：某電子廠接線錯誤排查記

某電子廠新安裝的安全光柵試機時，出現遮擋無反應的問題。檢查發現，設備標簽因運輸磨損無法辨認。通過萬用表測量端子，發現原 “接收端” 無信號輸出端子，實為發射端。對調安裝并重新接線后，光柵恢復正常，遮擋時立即觸發急停。此案例提示，安裝前應留存標簽照片，無標簽時可通過端子數量快速判斷 ——3 端子為接收端，2 端子為發射端。

六、結語：正確區分 R/T 是安全的第一步

安全光柵的接收端與發射端協同構建防護體系，正確識別與接線是保障安全的前提。通過看標簽、查電路、觀狀態三步法，結合接線端子檢查，可有效避免安裝錯誤。安協安全光柵采用清晰的 R/T 標識與端子標注，并提供詳細接線圖紙。訪問官網（www.zzzhenghao.com）下載安裝手冊，或聯系技術支持獲取指導，為工業安全筑牢防線。
