安全光柵在機器人焊接中的防護：高溫強光環境下的智能安全方案

在汽車制造等領域的機器人焊接工位，高速機械臂與復雜環境帶來的安全風險不容忽視。傳統防護手段難以滿足動態監測需求，而安全光柵憑借非接觸式檢測技術，成為焊接機器人安全防護的關鍵方案。本文結合焊接工況特點，解析其核心優勢、選型要點及實戰應用，為自動化焊接安全升級提供參考。

一、機器人焊接的安全挑戰與防護需求

焊接機器人在提升效率的同時，存在三大安全隱患：

· 動態碰撞風險：機械臂運行速度達 2m/s 以上，人工調試或上下料時若未及時預警，碰撞傷害風險極高；

· 復雜環境干擾：弧焊弧光（200-400nm 波長）、50mg/m3 以上焊接粉塵，以及電焊機強電磁干擾，易導致傳感器誤判或失效；

· 人機協作沖突：人工與機器人共享工作區域，需精準區分人員與工件，避免誤停機影響生產節奏。

二、安全光柵的核心防護原理

安全光柵通過紅外光束矩陣構建動態防護體系：

1.區域覆蓋：在機器人工作半徑（1.5-3 米）外圍安裝光束間距 20-50mm 的發射 / 接收端，覆蓋 1-2 米高度的人體活動區域；

2.分級響應：預警區觸發機械臂減速至 0.5m/s，危險區 0.1 秒內急停并切斷焊槍電源；

3.智能檢測：最小識別直徑 16mm 的人體肢體，實時區分人員入侵與工件正常流轉。

三、焊接場景專屬防護優勢

1.動態防護與高速響應

≤20ms 的響應速度適配機械臂高速運動，結合多組光幕組網實時預判人員軌跡，某汽車焊裝線應用后碰撞事故顯著減少。這種快速響應能力有效縮短安全距離，確保在機械臂高速運動中及時阻斷危險。

2.全環境適配設計

焊接環境中，安全光柵通過硬件與算法優化應對多重干擾：

3.人機協作效率優化

· 區域屏蔽功能：設定 300mm 寬機械臂取件區為 “允許區”，工件正常傳輸不觸發報警，某電池焊接線上下料效率提升 15%；

· 模式切換：調試模式允許近距離檢修，生產模式嚴格防護，單工位年停機時間減少 200 小時，平衡安全與生產效率。

4.數據化安全管理

安全光柵支持事件記錄與狀態監控，每次遮擋數據實時上傳 PLC，生成 ISO 認證所需安全日志；通過 Profinet 接口監控光幕狀態，幫助企業將設備故障率從 8% 降至 2%，實現安全管理的數據化升級。

四、焊接機器人專用選型指南

1.按機械臂負載確定檢測參數

根據機械臂負載不同，檢測參數需針對性配置：

· 輕負載（≤50kg）：檢測半徑 1.5-2 米，采用 20mm 光束間距（防手指入侵），安裝高度 1-1.8 米，覆蓋腰部以上區域；

· 重負載（＞50kg）：檢測半徑 2-3 米，選擇 30-50mm 光束間距（防手臂入侵），安裝高度 0.8-2 米，覆蓋全身活動區域。

2.按工藝定制防護配置

· 弧焊場景：優先選擇帶濾光鏡片的型號，有效屏蔽焊接弧光對檢測的干擾；

· 點焊場景：采用 4mm 厚度鋁合金支架搭配防松螺母，將振動導致的光束偏移控制在 ±0.5° 以內，確保檢測穩定性。

3.按智能化需求選擇信號接口

· 單機焊接站：采用繼電器 + RS485 接口，兼容老舊 PLC 控制系統，接線簡便且成本低；

· 智能焊裝線：配置 Profinet IO 接口，支持與 MES 系統實時交互，實現安全狀態與生產數據的聯動分析，數據延遲≤2ms。

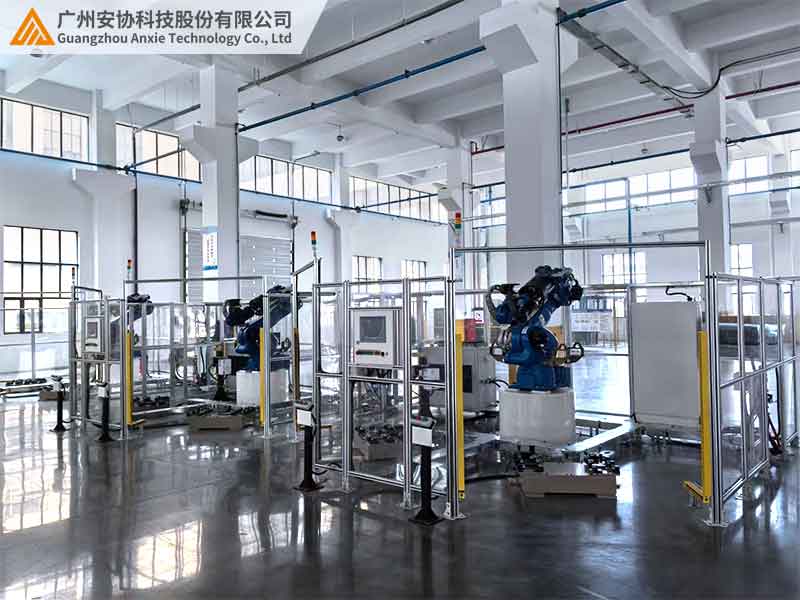

五、實戰案例：新能源汽車焊接線安全升級

某電池產線 100kg 負載機器人曾因粉塵誤報和碰撞隱患影響生產，通過部署 30mm 間距安全光柵：

· 硬件升級：采用 2.5 米檢測半徑并配套防濺擋板，有效阻擋 2mm 以上焊渣沖擊鏡片；

· 軟件優化：劃分緩沖區（觸發機械臂減速）與危險區（觸發急停），同時開發工件識別算法，避免物料傳輸時誤報警。實施后，碰撞事故歸零，并滿足 IATF 16949 認證的數據追溯要求。

六、安裝維護要點

1.精準安裝

使用激光對準儀校準發射端與接收端平行度＜1°，避免機械臂振動導致光束偏移；

光幕底部距地面 800mm 避開工件托盤，頂部延伸至 2000mm，覆蓋操作人員站立高度，確保檢測區域完整。

2.高效維護

每月用 50mm 直徑測試棒驗證檢測精度，確保遮擋時機械臂在 0.1 秒內停機，保障設備可靠運行。

七、結語：構建焊接自動化安全防線

在高溫強光的焊接環境中，安全光柵通過動態檢測、環境適配與智能聯動，實現從 “被動防護” 到 “主動預警” 的升級。其不僅解決碰撞風險，更通過數據化能力提升生產管理效率，成為焊接機器人的標準安全配置。

安協全系列安全光柵通過 CE 與 ISO 13849 PL d 級認證，適配各類焊接機器人，提供從方案設計到調試的全流程服務。訪問官網（www.zzzhenghao.com）下載選型手冊或預約免費勘測，讓專業防護為焊接生產筑牢安全與效率的雙重防線。
