光柵傳感器由哪幾個部分組成？從硬件到功能的全拆解指南

在工廠的機械臂作業區，曾出現因光柵傳感器發射端鏡片被粉塵覆蓋，致使設備誤停機的情況。這一現象表明，熟悉光柵傳感器的組成結構，對設備的正確使用、維護及選型至關重要。作為工業安全與自動化領域的關鍵檢測設備，光柵傳感器的多個精密組件協同運作，共同保障其功能實現。接下來將從硬件結構、功能模塊等方面，結合行業案例進行詳細解析，并附上組件功能對比表。

一、核心硬件：構建檢測系統的五大模塊

光柵傳感器是一套光電檢測系統，主要由五大核心部分構成，各模塊各司其職，形成 “檢測 - 傳輸 - 控制” 的安全閉環。

1.發射端：光束矩陣的 “光源心臟”

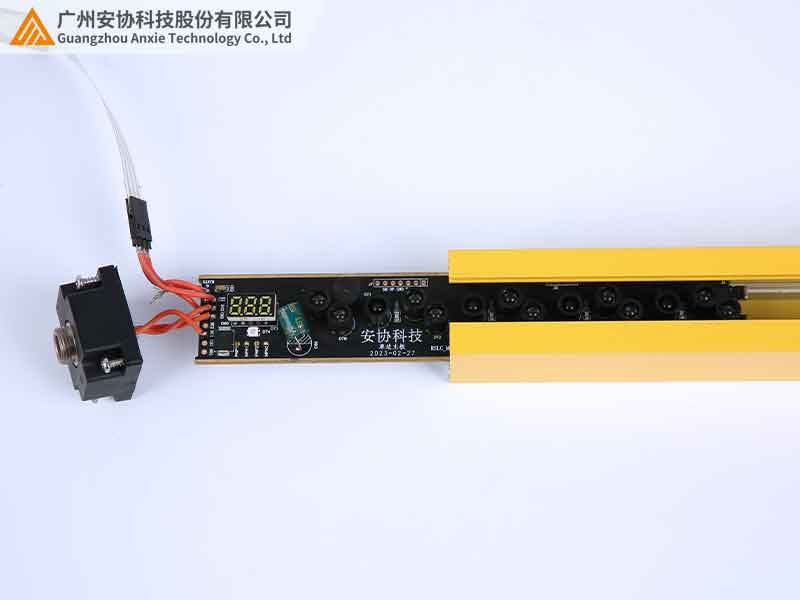

發射端的核心功能是生成平行紅外光束，構建防護平面。其內置紅外發射管陣列，通過透鏡組校準光束平行度；驅動電路采用恒流驅動技術，并搭配脈沖調制功能，減少環境光干擾。在實際應用中，精密加工場景需高密度發射管實現手指級檢測，大型設備則采用稀疏排列兼顧檢測范圍與成本。

2.接收端：光束信號的 “神經中樞”

接收端負責接收光束信號并識別遮擋狀態。光敏傳感器陣列與發射端對應，能敏銳檢測光強變化；信號處理電路集成 AD 轉換器與數字濾波算法，對信號降噪。部分型號還支持 “光束冗余檢測”，避免工件短暫遮擋引發誤報。

3.控制單元：系統聯動的 “大腦中樞”

控制單元將檢測信號轉換為控制指令，提供多種信號輸出接口適配不同設備，搭載的邏輯處理芯片支持區域屏蔽等功能。在選型時，單機設備適合繼電器接口，智能產線則需總線接口以實現數字化管理。

4.機械結構：耐用性的 “骨骼支撐”

機械結構包括鋁合金外殼與安裝支架。外殼提供不同防護等級，適應各類環境；安裝支架類型多樣，滿足不同設備的安裝需求。高溫、高振動等特殊場景，還需選用對應材質與配件，保障傳感器穩定運行。

5.輔助模塊：應對復雜工況的 “功能插件”

二、組件協同：從光束發射到設備控制的工作流程

首先，發射端發射平行紅外光束形成檢測平面；接著，接收端掃描光束狀態，當有物體遮擋時輸出電壓變化信號；然后，控制單元判斷遮擋情況，觸發報警或停機；最后，通過接口將信號傳輸至其他系統，實現設備急停與數據追溯。如物流分揀線的光柵傳感器，檢測到人員進入危險區后，能快速報警、控制設備減速并記錄異常事件。

三、不同場景下的組件配置差異

在精密加工場景，對發射端、接收端和控制單元的精度與功能要求較高；重工業場景更注重機械結構的防護等級與輔助模塊的適配；民生設備則需在檢測精度和安裝便利性上進行平衡。

四、組件故障排查與維護要點

當出現誤報頻繁或漏檢風險時，需分別檢查接收端鏡片污染情況、控制單元濾波參數設置、發射端與接收端平行度以及單束光遮擋響應。日常維護包括吹掃鏡片、驗證檢測有效性和校準角度等，以保障光柵傳感器正常運行。

五、結語

光柵傳感器各組成部分功能明確且相互協作。企業在選型與維護時，應綜合考慮設備類型、環境條件和智能化需求。安協光柵傳感器采用自主研發核心組件，適配多種場景，訪問官網（www.zzzhenghao.com）可獲取手冊與技術支持，助力企業實現安全高效生產。
