光柵是什么？有什么用

走進工廠車間，或是乘坐電梯時，你可能見過一種 “看不見的安全網”—— 當物體靠近時，設備會自動停止或發出警報，這就是光柵在發揮作用。作為工業安全和智能設備的核心部件，光柵的應用遠比我們想象中廣泛。今天就用通俗易懂的語言，帶大家了解這個 “隱形衛士” 的真面目。

一、光柵的本質：用 “光” 編織的智能網絡

簡單來說，光柵是通過發射和接收紅外光束，在空間中形成防護區域的電子裝置。它由發射端和接收端組成：

· 發射端 像一排小燈，發出人眼看不見的紅外光（常見波長 940nm），這些光束平行排列，形成一道 “光墻”；

· 接收端 則是 “光的接收器”，每個位置都有光敏元件，實時監測是否有光束被遮擋。

舉個生活中的例子：電梯門中間的 “防夾手” 功能，就是通過微型光柵實現的 —— 當手擋住光束時，電梯門會自動退回。工業場景中的光柵更復雜，但核心原理一致：用光束構建防護區域，通過信號變化實現智能控制。

二、光柵的主要類型：不同場景下的 “分工協作”

根據用途和技術特點，光柵主要分為三大類，適用場景各有不同：

我們平時說的 “工業安全光柵”，就是表格中第一類，也是應用最廣泛的類型，接下來重點聊聊它的功能和價值。

三、安全光柵的核心功能：工業生產的 “安全守護者”

在工業場景中，安全光柵就像一位 24 小時在線的 “安全哨兵”，主要承擔三大任務：

1.危險區域防護：阻止 “誤觸” 悲劇

在沖床、剪切機等設備前，安全光柵會形成一道垂直防護平面。當操作人員的手、工具甚至細小零件進入危險區域，遮擋任意一束光，設備會在0.1 秒內緊急停機。某汽車沖壓廠數據顯示，安裝安全光柵后，手部傷害事故率下降 92%，徹底解決了傳統機械護欄 “看得見摸不著” 的盲區問題。

2.智能檢測與控制：讓設備 “更懂人”

區域屏蔽：在自動化產線中，可設定機械臂取件區域不檢測，避免正常作業觸發報警（如手機組裝線的機械臂抓取零件時，光柵會 “主動放行”）；

環境適應：粉塵車間的光柵自帶防塵涂層，強光環境下自動增強光束功率，振動場景通過抗震支架保持穩定，適應 90% 以上的工業惡劣環境。

3.數據聯動與追溯：構建智能工廠 “神經網絡”

現代安全光柵支持 Profinet、Modbus 等總線協議，能實時上傳遮擋位置、設備狀態等數據至工廠監控系統。某電子廠通過光柵數據，精準定位產線瓶頸，將物料堵塞導致的停機時間減少 60%。

四、光柵的應用場景：從工廠到生活的 “隱形防護”

1.工業制造：守護高危設備

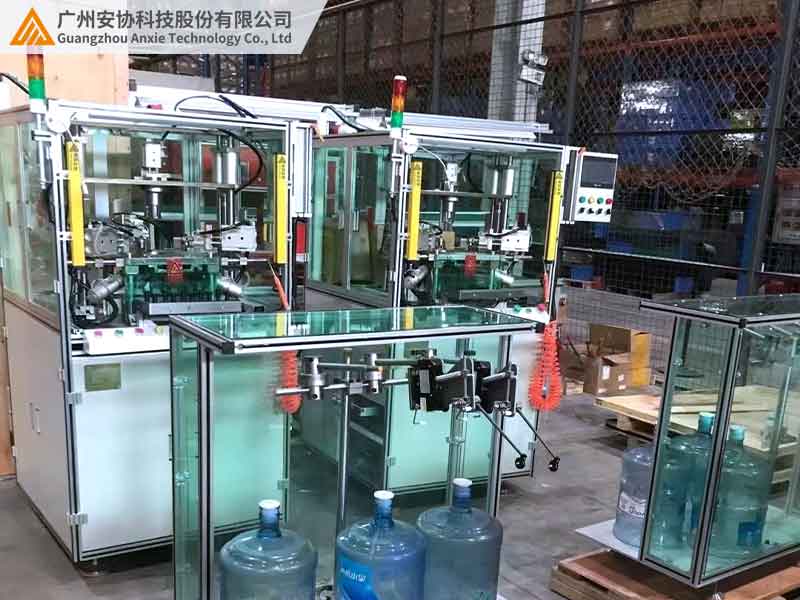

沖床 / 壓力機：在模具前方形成防護平面，防止操作人員送料時手部進入；

機器人工作站：劃定機械臂運動禁區，避免人員誤闖導致碰撞；

自動化生產線：檢測物料位置是否正確，防止錯裝、漏裝（如汽車線束插接工位）。

2.智能設備：提升人機協作安全性

電梯 / 自動門：替代傳統機械觸板，防夾手更靈敏（如扶梯入口的光柵，兒童靠近時自動減速）；

倉儲物流：檢測貨架貨物是否到位，防止高空墜落（如智能倉儲的堆垛機防護）；

醫療器械：在手術機器人、康復設備中，避免機械臂誤觸醫護人員。

3.特殊場景：極端環境下的可靠防護

粉塵爆炸危險區：選防爆型光柵（如面粉加工廠的混合設備）；

高溫高濕環境：用 IP67 防護等級光柵（如衛浴潔具的高溫成型線）。

五、如何選擇適合的光柵？三招避坑指南

1.按 “危險等級” 選類型

高風險設備（沖床、剪切機）：選安全等級 PLd/SIL3，帶雙回路冗余設計（某五金廠曾因選低等級光柵，漏檢導致事故，更換后再無類似問題）；

普通場景（裝配線、傳送帶）：可選基礎款 PLc/SIL2，平衡安全與成本。

2.看 “檢測精度” 定間距

手指級防護（如電子廠）：選 15mm 光束間距，能檢測 16mm 以上物體（戴手套的手指直徑約 18mm）；

手臂級防護（如普通機械加工）：選 30-50mm 間距，性價比更高。

3.查 “環境適配” 參數

粉塵 / 水濺：選 IP65 以上防護等級（IP67 可短時浸水）；

強光 / 電磁干擾：選帶濾光鏡片、電磁屏蔽的型號（如車間 LED 燈直射處，需過濾 500-700nm 可見光）。

六、結語：小光柵，大安全

從阻止一次手部誤觸，到支撐整條智能產線的安全運行，光柵用 “光的語言” 實現了人與設備的和諧共處。它不僅是工業安全的 “剛需”，更是智能工廠建設的重要一環。

安協作為工業安全領域的深耕者，提供覆蓋安全光柵、計量光柵的全系列產品，適配沖床、機器人、物流線等 100 + 場景，所有產品通過 TüV、CE 等權威認證。如果您在設備防護、精度測量等方面有需求，歡迎訪問官網（www.zzzhenghao.com）下載選型手冊，或聯系技術團隊獲取定制化方案，讓專業光柵為您的安全與效率保駕護航。
