沖床安全光柵接線圖解：從準備到調試的全流程指南

在五金加工廠，因安全光柵接線錯誤導致沖床誤停機的情況屢見不鮮。曾經有工廠新裝沖床，就因接線問題，每天少生產幾百件產品。沖床危險系數高，光柵接線一旦出錯，安全防護失效還耽誤生產。結合一線工作經驗，分享沖床安全光柵接線的實用方法。

一、接線前的關鍵準備：不打無準備之仗

1.確認光柵和沖床適配性

先看光柵銘牌，明確輸出類型（NPN 或 PNP）、電源電壓（常見直流 24V）和光束數量。沖床常用常閉型光柵，無遮擋時信號導通，遮擋時斷開，確保沖床及時急停。

再判斷沖床控制箱類型，老型號多是繼電器控制，需配繼電器輸出光柵；新型 PLC 控制沖床，則根據 PLC “偏好” 選擇 —— 日系 PLC 適配 NPN，歐系更適合 PNP。

2.備好工具材料

3.斷電驗電保安全

接線前務必關閉沖床總電源，掛上警示牌，并用萬用表確認控制箱無電壓，避免觸電風險，這一步絕不能省略。

二、沖床安全光柵接線 5 步實操法

以直流 24V、NPN 型光柵為例，詳解接線步驟：

1.接好電源 “生命線”

光柵紅色線接控制箱 + 24V 輸出端，黑色線接 GND 公共端。建議用 1.5mm2 多股軟線，距離超 5 米需換 2.5mm2 線。接完上電測電壓，應在 24V 左右，偏差超 10% 需檢查電源。

2.連好信號輸出線

NPN 型光柵，藍色線接 GND，黑色信號輸出線接 PLC 漏型輸入端子；PNP 型則棕色為信號輸出線，接 PLC 源型輸入端子。接反會導致 PLC 無信號，沖床失去防護。

3.屏蔽線接地抗干擾

信號線纜用雙層屏蔽線，屏蔽層單端接地到控制箱端子，接地電阻需小于 4Ω。走線時遠離電磁閥、電機等干擾源，交叉時垂直穿過。

4.急停按鈕聯動

將光柵信號輸出線與沖床急停按鈕串聯，實現光柵報警與手動急停雙重保護。曾有工廠未串聯，光柵故障時無法手動停機，釀成事故。

5.上電調試校準

合閘后觀察光柵指示燈，電源燈常亮，無遮擋時信號燈也常亮。用 16mm 測試棒擋光，沖床應立即停機，否則檢查信號端子。最后用激光水平儀校準，確保水平偏差＜0.5°，底部光束距地約 200mm。

三、高頻接線錯誤及解決

NPN/PNP 接反，會導致 PLC 無信號，對照手冊換線即可；電源正負極接反，光柵不工作，需斷電換線并檢查保險管；屏蔽層未接地，沖床運行時光柵易誤報，用黃綠線接地或加裝濾波器。

四、接線驗收 3 步法

目視檢查端子是否松動、線纜有無破損；功能測試需保證每束光遮擋都能觸發停機，沖床空轉時信號穩定；最后拍照標注端子接線，填寫記錄表，方便日后維護。

五、結語

沖床安全光柵接線看似復雜，掌握 “接電源、連信號、接地、聯動、調試” 的邏輯，區分 NPN/PNP 類型，做好抗干擾，就能順利完成。我司提供沖床專用接線套件、詳細教程及遠程指導，訪問官網（www.zzzhenghao.com）獲取資料，讓專業服務為沖床安全護航。

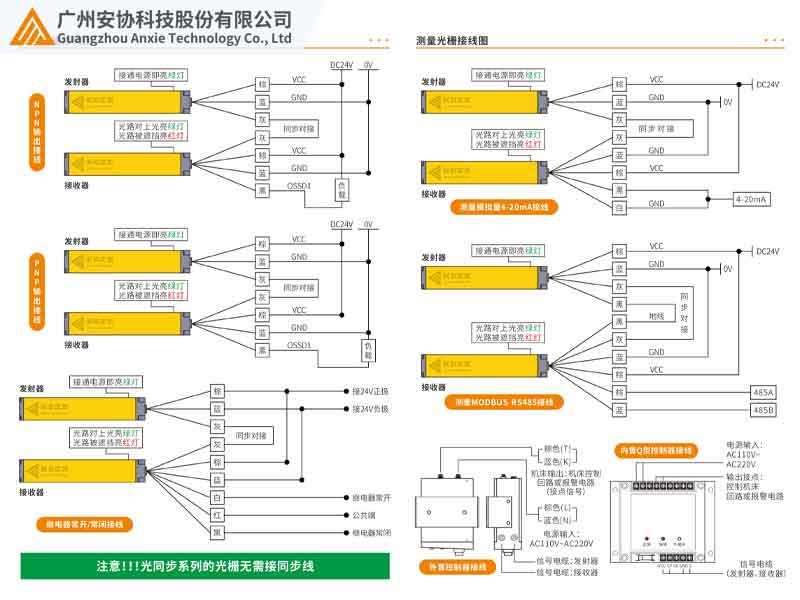

安協科技安全光柵接線圖解在線預覽/下載
