漫反射光幕啟停機械臂控制

在浙江一家汽車零部件工廠，曾出現這樣的難題：機械臂運轉時工人稍有靠近就突然停機，影響生產節奏；而傳統傳感器面對不同反光的工件，經常 “視而不見”。直到引入漫反射光幕，這些問題才得到解決，機械臂不僅啟停精準，還能有效保障工人安全。這小小的光幕究竟如何實現精準控制？下面結合實際應用，為你詳細解析。

一、漫反射光幕的核心控制原理

漫反射光幕就像機械臂周圍的 “隱形衛士”，它通過一側發射器發射紅外光束，形成一道看不見的平面。一旦有物體穿過，光束反射變化被接收器捕捉，就能迅速向機械臂發出啟停指令，就像給機械臂配上了 “智能剎車”。

它的工作過程分為三步：首先，發射器和接收器持續發射、接收紅外光，實時監測周圍環境；接著，內置芯片分析反射光強弱，判斷是否有物體闖入；最后，通過繼電器或通訊協議，將控制信號傳給 PLC，指揮機械臂動作。

二、漫反射光幕 vs 傳統傳感器：優勢對比

相較于傳統傳感器，漫反射光幕的優勢十分顯著：

三、啟?？刂频暮诵倪壿嬇c信號聯動

1. 雙區檢測實現分級控制

光幕的檢測區域分為兩層：外層預警區檢測到物體靠近，會先讓機械臂減速，給人員留出撤離時間；內層急停區一旦被觸發，機械臂立即斷電停止，反應速度極快，保障人員和設備安全。某鋰電池生產線應用后，機械臂急停次數大幅減少，生產效率顯著提升。

2. 多光幕組網實現復雜控制

在大型機械臂工作站，多套光幕分工協作。水平光幕監測地面入侵，垂直光幕檢測物料吊裝偏差，一旦有異常，機械臂立即停止、報警，并上傳故障信息，方便快速排查問題。

四、三大典型應用場景解析

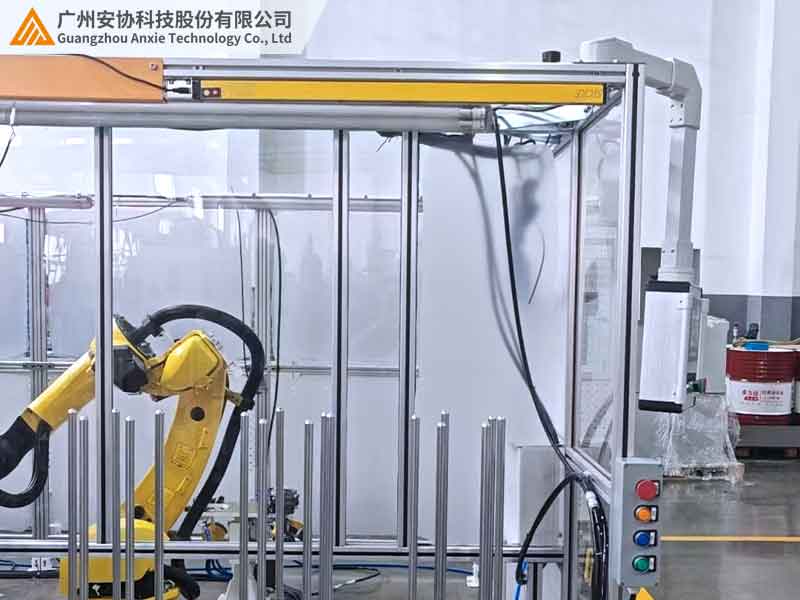

1. 人員安全防護：構建無死角安全區

在機械臂焊接工作站，安裝 1 米多高的光幕形成垂直防護墻。當工人腿部觸碰底部光束，機械臂減速；手臂進入核心區域，機械臂立刻急停并報警。某汽車主機廠采用此方案后，多年未發生工人誤觸事故。

2. 工件到位檢測：替代接觸式開關

機械臂抓取汽車覆蓋件時，水平安裝的光幕可精準檢測工件是否到位。非接觸式檢測避免磨損，多光束同步檢測解決不同反光工件的檢測難題。

3. 動態避障：移動機械臂的實時防護

AGV 機械臂在倉庫穿梭時，前端安裝的光幕就像 “眼睛”，檢測到貨架提前減速，發現行人立即停障。某智能倉儲應用后，機械臂碰撞事故歸零，運行效率大幅提高。

五、選型與調試的關鍵要點

1. 按工況選型指南

選擇漫反射光幕需按需而定：用于人員防護，選檢測高度合適、響應快的產品；檢測工件到位，選檢測距離遠、精度高的；移動機械臂避障，則選檢測角度寬、抗干擾強的型號。

2. 現場調試與環境適配

安裝時需用激光標線儀校準光幕水平，確保與機械臂運動軌跡垂直；用不同反光物體測試靈敏度；模擬侵入場景反復測試響應。在粉塵多的環境選防塵光幕并定期清理，強光環境下啟用濾波功能并加裝遮陽板。

六、實戰案例：新能源汽車廠的應用成效

某新能源汽車廠電池 PACK 線，機械臂搬運鋰電池模組時既要防誤觸又要檢測傾斜。安裝漫反射光幕并連接 PLC 系統后，工人誤觸報警響應迅速，模組傾斜檢測準確率極高，設備運行效率大幅提升，年停機損失減少超百萬元。

七、結語

漫反射光幕憑借面狀檢測與智能聯動，為機械臂控制提供安全與效率保障。從人員防護到精準操作，其無死角檢測和快速響應能力，已成為自動化生產線不可或缺的關鍵技術。如需了解如何優化機械臂控制方案，歡迎訪問官網 www.zzzhenghao.com ，下載資料或預約工程師上門溝通。
