光纖傳感器工作原理

在工業 4.0 與物聯網深度融合的當下，傳感器作為智能設備的 “感知觸角”，其性能關乎數據采集的精準度與可靠性。光纖傳感器憑借獨特光學特性，在高精度測量和復雜環境應用中脫穎而出。本文將深入解析其工作原理，揭開光信號感知物理世界的奧秘。

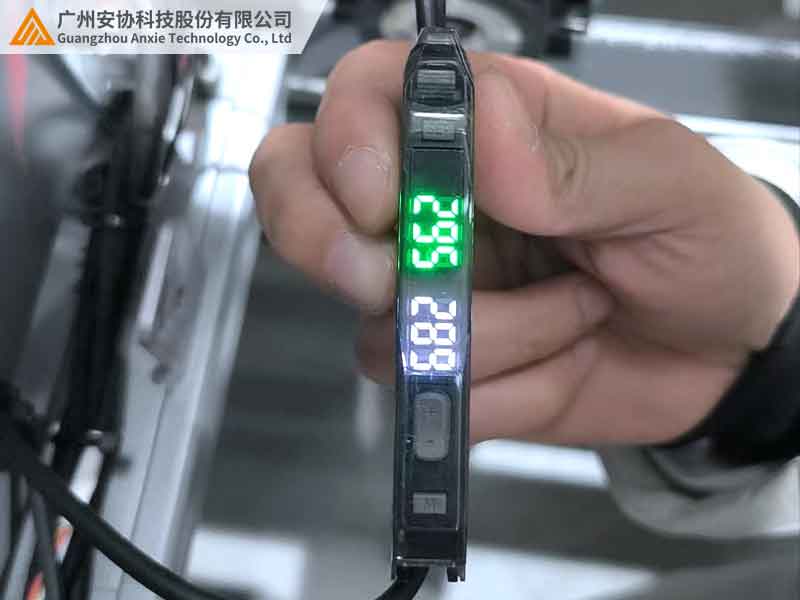

一、光纖傳感器的基礎認知

1.核心構成與技術優勢

光纖傳感器由光源、光纖傳輸系統、敏感元件及信號處理模塊組成。與依賴電信號的傳統傳感器不同，它以光導纖維為信號載體，利用光的波長、強度、相位變化感知外界物理量，具備三大顯著優勢：

抗電磁干擾：光信號不受電磁噪聲影響，適用于電力設備監測等強電磁場景；

測量精度高：可實現納米級位移檢測，滿足半導體制造等高精度需求；

環境適應性廣：能在極端溫度、強腐蝕或易燃易爆環境中穩定工作。

2.與傳統傳感器的本質區別

二、光信號調制的核心原理

光纖傳感器的工作核心是 “光信號調制”，即通過外界物理量對光特性的作用，將被測信號轉換為光信號變化。主要調制方式如下：

1.強度調制型

利用敏感元件改變光的透射或反射強度，通過測量光功率變化獲取參數。如壓力測量中，彈性膜片變形改變光纖耦合效率，導致光強變化。該類型結構簡單、成本低，適用于工業初步檢測，如液位監測、位移測量。

2.波長調制型

基于光纖布拉格光柵（FBG）技術，外界溫度或應變變化會使光柵周期改變，導致反射光波長漂移。通過檢測波長偏移量可計算被測物理量，常用于橋梁健康監測、半導體晶圓溫度監測，能實現高精度測量。

3.相位調制型

利用光路結構，使被測物理量引起光纖長度或折射率變化，導致相干光相位差改變，通過干涉條紋計數實現亞納米級位移檢測。不過，該技術需解決環境干擾問題，常用于精密機床定位、地震監測等。

4.偏振調制型

利用光的偏振態變化感知磁場或應力。如磁光效應中，法拉第旋轉器在磁場作用下改變光偏振方向，通過測量旋轉角度計算磁場強度，適用于高壓電纜局放監測、生物醫學檢測。

三、四大應用領域的原理實踐

在智能工廠，波長調制型光纖傳感器構建分布式監測網絡，部署于數控機床主軸，監測溫升形變并自動調整加工參數，提升零件精度；骨科手術導航系統中，相位調制型傳感器通過測量光纖相位變化，實時重建關節運動軌跡，實現精準定位；特高壓變壓器監測采用強度調制型傳感器，利用耐高溫光纖檢測氫氣濃度，提前預警絕緣老化；航空發動機葉片監測則借助偏振調制型傳感器，評估葉片疲勞裂紋擴展 。

四、選型時必懂的原理應用技巧

選型時，按測量精度選調制方式：毫米級選強度調制型，微米級選波長調制型，納米級選相位調制型；根據環境選光纖類型：高溫選玻璃光纖，強電磁選單模光纖，空間受限選細徑光纖；信號處理方面，實時性高選內置 FPGA 芯片的傳感器，長距離傳輸采用光纖放大器與波分復用技術。

五、技術發展趨勢與挑戰

如今，光纖傳感器向 “智能化 + 微型化” 發展，集成邊緣計算芯片可減少無效數據傳輸，微納光纖傳感器尺寸不斷縮小。但相位調制型傳感器成本較高，有待通過規模化生產降低門檻。
